Plastové kulové ventily: Komplexní průvodce pro vaši aplikaci
Vítejte v našem obsáhlém průvodci věnovaném plastovým kulovým ventilům. Tyto nenahraditelné komponenty hrají klíčovou roli v široké škále průmyslových i komerčních aplikací, kde je vyžadována spolehlivá regulace průtoku kapalin. V tomto článku se ponoříme hluboko do světa plastových kulových ventilů, prozkoumáme jejich různé typy, použité materiály, nesčetné aplikace, klíčové výhody, postupy správné instalace a efektivní údržby. Naším cílem je poskytnout vám veškeré nezbytné informace, abyste mohli učinit informované rozhodnutí při výběru a implementaci plastových kulových ventilů pro vaše specifické potřeby.
Co jsou plastové kulové ventily a jak fungují?
Plastové kulové ventily jsou typem čtvrtotáčkového ventilu, který k řízení průtoku kapaliny využívá dutou perforovanou kouli. Rotací koule o 90 stupňů se otvor v kouli buď zarovná s potrubím, čímž umožní průtok, nebo se otočí kolmo k potrubí, čímž průtok uzavře. Jednoduchost jejich konstrukce a efektivita provozu z nich činí oblíbenou volbu pro mnoho aplikací. Na rozdíl od jiných typů ventilů nabízejí kulové ventily přímou dráhu průtoku, což minimalizuje tlakové ztráty a zajišťuje vysokou průtokovou kapacitu. Tato vlastnost je zvláště výhodná v systémech, kde je klíčová efektivita a minimalizace energetických nákladů.
Princip fungování kulového ventilu
Základním principem fungování kulového ventilu je rotace kulového tělesa uvnitř ventilu. Toto kulové těleso má vyvrtaný otvor, který při zarovnání s osou potrubí umožňuje průtok média. Když se koule otočí o 90 stupňů, plná stěna koule zablokuje průtokové cesty v tělese ventilu, čímž se ventil uzavře. Utěsnění je zajištěno pomocí těsnicích kroužků (sedel) vyrobených z různých elastomerních materiálů, které těsně přiléhají ke kouli a zabraňují úniku média. Rychlé ovládání, buď manuální pákou, pneumatickým nebo elektrickým pohonem, umožňuje okamžité otevření nebo uzavření průtoku, což je v mnoha aplikacích neocenitelné.
Výhody konstrukce kulového ventilu
- Jednoduchá konstrukce: Méně pohyblivých částí znamená nižší riziko poruch a snadnější údržbu.
- Rychlé a snadné ovládání: Čtvrtotáčkový mechanismus umožňuje rychlé otevření a uzavření.
- Vysoká průtoková kapacita: Přímá dráha průtoku minimalizuje tlakové ztráty.
- Spolehlivé těsnění: Těsnicí sedla zajišťují těsnost i při vysokých tlacích.
- Kompaktní rozměry: Zabraňuje zabírání velkého prostoru v potrubním systému.
- Všestrannost: Vhodné pro širokou škálu kapalin a plynů.
- Dlouhá životnost: Kvalitní materiály a jednoduchá konstrukce prodlužují životnost ventilu.
Typy plastových kulových ventilů
Svět plastových kulových ventilů je rozmanitý a nabízí různé konstrukční provedení, aby vyhovovaly specifickým požadavkům různých aplikací. Mezi nejběžnější typy patří:
Dvoucestné kulové ventily (2-way ball valves)
Toto je nejběžnější typ kulového ventilu, který má jeden vstupní a jeden výstupní port. Používá se k jednoduchému otevírání a zavírání průtoku v potrubí. Dvoucestné plastové kulové ventily jsou široce využívány v mnoha odvětvích pro svou jednoduchost a spolehlivost.
Třícestné kulové ventily (3-way ball valves)
Třícestné kulové ventily mají tři porty a umožňují přesměrování průtoku mezi různými potrubními větvemi. Mohou být konfigurovány pro různé funkce, jako je směšování, rozdělování nebo přepínání průtoku. Tyto ventily nabízejí flexibilitu v komplexních potrubních systémech, kde je potřeba ovládat více směrů průtoku.
Různé konfigurace třícestných ventilů:
- L-port: Umožňuje průtok mezi středním a jedním z bočních portů. Otočením o 90 stupňů se průtok přesměruje na druhý boční port.
- T-port: Umožňuje průtok mezi středním portem a oběma bočními porty současně, nebo mezi středním portem a jedním z bočních portů. Tato konfigurace nabízí větší flexibilitu při směšování nebo rozdělování průtoku.
Vícecestné kulové ventily (Multi-port ball valves)
Tyto plastové kulové ventily mají více než tři porty a jsou navrženy pro složité systémy, kde je potřeba ovládat průtok ve více směrech. Používají se méně často než dvoucestné a třícestné ventily a jejich konstrukce je obvykle přizpůsobena specifickým potřebám dané aplikace.

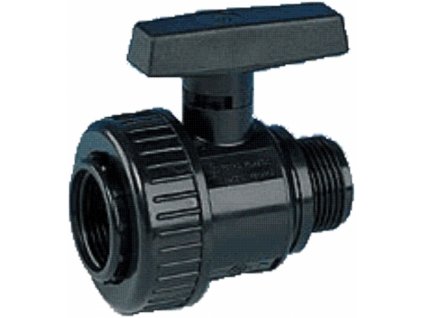

Spojkové kulové ventily (Union ball valves)
Spojkové kulové ventily jsou vybaveny spojkami na obou stranách těla ventilu, což umožňuje snadnou demontáž a opětovnou montáž bez nutnosti narušení potrubního systému. Tato konstrukční vlastnost usnadňuje údržbu, čištění nebo výměnu ventilu. Spoje mohou být závitové nebo lepené, v závislosti na materiálu potrubí a požadavcích aplikace.
Přírubové kulové ventily (Flanged ball valves)
Přírubové kulové ventily se připojují k potrubí pomocí přírub, které jsou k potrubí přišroubovány. Toto spojení zajišťuje pevné a spolehlivé utěsnění, zvláště u větších průměrů potrubí a v aplikacích s vyšším tlakem. Přírubové spoje umožňují snadnou demontáž a údržbu i u větších ventilů.
Závitové kulové ventily (Threaded ball valves)
Závitové kulové ventily mají vnitřní nebo vnější závity pro připojení k potrubí. Jsou vhodné pro menší průměry potrubí a aplikace s nižším tlakem. Instalace je relativně jednoduchá a nevyžaduje speciální nástroje, kromě klíčů pro utažení závitových spojů.
Lepené kulové ventily (Solvent weld ball valves)
Lepené kulové ventily se připojují k plastovému potrubí pomocí speciálních lepidel, která chemicky spojí ventil s potrubím. Tento typ připojení zajišťuje trvalé a těsné spojení, které je vhodné pro systémy s kapalinami, které by mohly korodovat kovové spoje. Lepené spoje jsou běžné u PVC a CPVC potrubních systémů.
True Union kulové ventily
True Union kulové ventily jsou variantou spojkových ventilů, která umožňuje odpojení těla ventilu od potrubního systému bez nutnosti demontáže samotných spojek z potrubí. To usnadňuje a zrychluje údržbu a výměnu ventilu. Tyto ventily jsou oblíbené v systémech, kde je častá údržba nebo čištění ventilů.
Materiály použité pro výrobu plastových kulových ventilů
Výběr správného materiálu je klíčový pro zajištění kompatibility plastového kulového ventilu s přepravovaným médiem, provozními teplotami a tlaky. Mezi nejběžněji používané plasty patří:
Polyvinylchlorid (PVC)
PVC je cenově dostupný a široce používaný plast s dobrou chemickou odolností vůči mnoha kyselinám, zásadám a solím. Je vhodný pro aplikace s vodou, odpadními vodami a některými chemikáliemi při teplotách do cca 60 °C. PVC ventily jsou běžné v zavlažovacích systémech, bazénové technologii a v některých průmyslových aplikacích.
Chlorovaný polyvinylchlorid (CPVC)
CPVC je chemicky odolnější a snáší vyšší teploty než PVC (až do cca 90 °C). Proto je vhodnější pro aplikace s horkou vodou a agresivnějšími chemikáliemi. CPVC ventily se často používají v průmyslových procesech, chemickém zpracování a v systémech s teplou užitkovou vodou.

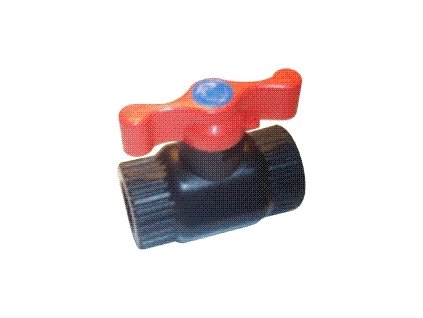

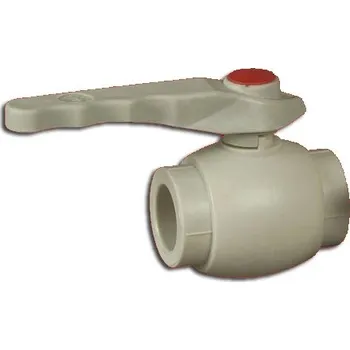

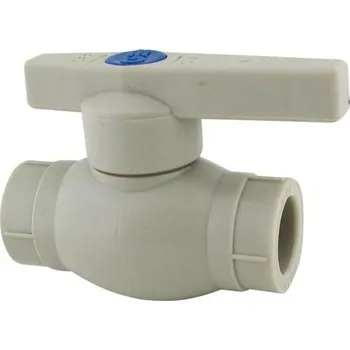

Polypropylen (PP)
PP nabízí vynikající chemickou odolnost vůči široké škále kyselin, zásad a organických rozpouštědel. Má dobrou mechanickou pevnost a odolnost proti otěru. PP ventily jsou ideální pro chemický průmysl, potravinářství a zdravotnictví, kde je vyžadována vysoká chemická čistota a odolnost.
Polyethylen (PE)
PE je houževnatý a flexibilní plast s dobrou odolností vůči mnoha chemikáliím a nízkým teplotám. Používá se především pro potrubní systémy pro vodu, plyn a některé chemikálie. PE ventily se často vyskytují v zavlažovacích systémech, důlním průmyslu a pro přepravu abrazivních kalů.
Polyvinylidenfluorid (PVDF)
PVDF je vysoce výkonný fluoropolymer s vynikající chemickou odolností, odolností vůči vysokým teplotám (až do cca 150 °C) a UV záření. Je odolný vůči většině agresivních chemikálií a rozpouštědel. PVDF ventily se používají v náročných aplikacích v chemickém průmyslu, polovodičovém průmyslu a farmaceutickém průmyslu.
Polytetrafluorethylen (PTFE)
PTFE, známý také jako Teflon®, je fluoropolymer s vynikající chemickou odolností, nízkým koeficientem tření a širokým rozsahem provozních teplot (od -200 °C do +260 °C). Často se používá jako materiál pro těsnicí sedla a vnitřní komponenty plastových kulových ventilů vyrobených z jiných plastů, aby se zajistila maximální chemická odolnost a těsnost.
Aplikace plastových kulových ventilů
Plastové kulové ventily nacházejí uplatnění v mnoha průmyslových odvětvích a komerčních aplikacích díky své všestrannosti a specifickým vlastnostem plastových materiálů:
Chemický průmysl
V chemickém průmyslu jsou plastové kulové ventily neocenitelné pro manipulaci s korozivními a agresivními chemikáliemi. Materiály jako PP, PVDF a PTFE nabízejí vynikající chemickou odolnost, čímž zajišťují bezpečnost a spolehlivost provozu. Používají se v potrubních systémech pro přepravu kyselin, zásad, rozpouštědel a dalších chemických látek.
Úprava vody a odpadních vod
PVC a CPVC ventily jsou široce používány v systémech pro úpravu pitné vody a čištění odpadních vod. Jejich odolnost vůči korozi a chemikáliím používaným při úpravě vody z nich činí ideální volbu pro regulaci průtoku a izolaci v těchto systémech.
Zavlažovací systémy
PVC a PE ventily jsou běžnou součástí zavlažovacích systémů v zemědělství, zahradnictví a krajinářství. Jsou cenově dostupné, odolné vůči vlhkosti a mnoha chemikáliím používaným v zemědělství, a snadno se instalují.
Bazénová technologie a lázeňství
Plastové kulové ventily, zejména z PVC, jsou klíčové pro řízení průtoku vody v bazénech, vířivkách a dalších vodních atrakcích. Jsou odolné vůči chlóru a dalším chemikáliím používaným k údržbě vody.
Potravinářský a nápojový průmysl
V potravinářském a nápojovém průmyslu se používají plastové kulové ventily z materiálů jako PP a PVDF, které splňují hygienické normy a jsou odolné vůči čisticím a dezinfekčním prostředkům. Zajišťují bezpečnou a hygienickou přepravu potravinářských kapalin.
Farmaceutický průmysl
Farmaceutický průmysl vyžaduje vysokou úroveň čistoty a chemické odolnosti. PVDF a PTFE ventily jsou ideální pro aplikace, kde je nutná manipulace s agresivními chemikáliemi a kde nesmí dojít ke kontaminaci produktu.
Laboratorní vybavení
Plastové kulové ventily se používají v laboratorním vybavení pro řízení průtoku různých kapalin a plynů. Jejich chemická odolnost a přesnost ovládání jsou pro laboratorní aplikace klíčové.
Námořní aplikace
Některé typy plastových kulových ventilů z materiálů odolných vůči slané vodě a korozi se používají v námořních aplikacích pro řízení průtoku vody a jiných kapalin na lodích a v pobřežních zařízeních.
OEM (Original Equipment Manufacturer) aplikace
Plastové kulové ventily jsou často integrovány do různých strojů a zařízení vyráběných OEM výrobci, kde plní funkci regulace průtoku kapalin nebo plynů.
Výhody použití plastových kulových ventilů
Použití plastových kulových ventilů přináší řadu významných výhod:
Vynikající chemická odolnost
Jednou z hlavních výhod plastových kulových ventilů je jejich vynikající odolnost vůči široké škále chemikálií. V závislosti na zvoleném materiálu (PVC, CPVC, PP, PE, PVDF, PTFE) mohou odolat korozivním kyselinám, zásadám, solím a organickým rozpouštědlům, což prodlužuje jejich životnost a snižuje náklady na údržbu a výměnu.
Odolnost proti korozi
