Revizní šachta DN1000: Nezbytný prvek moderních kanalizačních systémů
Vítejte v našem komplexním průvodci věnovaném revizním šachtám DN1000. Tento klíčový prvek infrastruktury hraje nezastupitelnou roli v efektivním a bezpečném provozu kanalizačních systémů. Ať už jste odborník v oblasti vodohospodářství, stavebnictví, projektant, revizní technik, zástupce samosprávy, nebo jen zvídavý jedinec, v tomto obsáhlém článku naleznete veškeré potřebné informace o revizních šachtách DN1000. Probereme jejich definici, konstrukci, materiály, výrobní procesy, typy, rozměry, výhody, nevýhody, instalaci, údržbu, legislativní aspekty, budoucí trendy a mnoho dalšího. Naším cílem je poskytnout vám nejpodrobnější a nejaktuálnější informace, které vám pomohou plně porozumět významu a funkci těchto důležitých inženýrských staveb.
Co je to revizní šachta a proč je DN1000 tak důležitá?
Revizní šachta je podzemní konstrukce, která umožňuje přístup do kanalizačního potrubí za účelem jeho kontroly, čištění, údržby a oprav. Slouží jako strategický bod v kanalizační síti, který usnadňuje diagnostiku problémů a provádění nezbytných zásahů bez nutnosti rozsáhlých výkopových prací. Označení DN1000 se vztahuje k jmenovité světlosti (jmenovitému vnitřnímu průměru) šachty, která činí 1000 milimetrů (1 metr). Tato velikost je velmi významná, neboť poskytuje dostatečný pracovní prostor pro vstup osob a manipulaci s potřebným vybavením. Revizní šachty DN1000 se často využívají v hlavních kanalizačních sběračích, kde je potřeba zajistit snadný přístup pro komplexnější údržbové práce a inspekce větších průměrů potrubí.
Význam revizních šachet DN1000 spočívá v několika klíčových aspektech:
- Usnadnění inspekce: Velký vnitřní průměr umožňuje snadný vizuální i technický průzkum stavu potrubí, detekci závad, usazenin a jiných problémů.
- Přístup pro údržbu a čištění: Poskytují bezpečný a pohodlný přístup pro pracovníky a specializovanou techniku potřebnou k čištění zaneseného potrubí, odstraňování překážek a provádění preventivní údržby.
- Možnost oprav a rekonstrukcí: Umožňují provádět lokální opravy poškozených částí potrubí bez nutnosti rozsáhlých výkopů, což šetří čas i finanční prostředky.
- Vzdušnění kanalizační sítě: Šachty mohou sloužit k přirozenému odvětrávání kanalizačního systému, čímž se snižuje riziko vzniku korozivních plynů a nepříjemných zápachů.
- Spojovací body potrubí: Často se v revizních šachtách stýkají různá potrubní vedení, což umožňuje jejich kontrolu a případné směrování toku odpadních vod.
- Bezpečnost pracovníků: Správně navržené a udržované šachty zajišťují relativně bezpečný pracovní prostor pro osoby provádějící inspekci či údržbu.
Díky svým optimálním rozměrům představují revizní šachty DN1000 efektivní řešení pro mnoho typů kanalizačních sítí, zejména tam, kde se předpokládá intenzivnější provoz a potřeba častějšího přístupu.
Konstrukční prvky a materiály revizních šachet DN1000
Konstrukce revizní šachty DN1000 je promyšlená a skládá se z několika základních prvků, přičemž každý z nich plní specifickou funkci. Použité materiály musí splňovat přísné normy z hlediska odolnosti vůči agresivnímu prostředí odpadních vod, mechanickému zatížení a dlouhodobé životnosti.
Základní konstrukční prvky:
- Šachtové dno (kineta): Jedná se o spodní část šachty, která tvaruje koryto pro proudění odpadních vod. Kyneta zajišťuje plynulý tok a minimalizuje usazování nečistot. Její tvar a sklon jsou pečlivě navrženy s ohledem na průměry a sklony přiváděného a odváděného potrubí. Materiál kynety musí být vysoce odolný vůči erozi a chemickým vlivům.
- Šachtové skruže (šachtové prstence): Tvoří vertikální stěny šachty. Jsou to prefabrikované kruhové nebo oválné segmenty, které se skládají na sebe a vytvářejí potřebnou hloubku šachty. U revizních šachet DN1000 mají tyto skruže vnitřní průměr 1000 mm. Jejich výška se obvykle pohybuje v rozmezí od 250 mm do 1000 mm, což umožňuje flexibilní přizpůsobení hloubce kanalizačního vedení.
- Přechodová deska (konus): Používá se v horní části šachty k zúžení průměru a vytvoření otvoru pro vstup a osazení šachtového poklopu. Přechodová deska zajišťuje bezpečný a stabilní rám pro poklop a zároveň chrání vnitřek šachty před vniknutím nečistot a dešťové vody. U DN1000 šachet se obvykle používají přechodové desky s různými průměry horního otvoru, nejčastěji DN600 nebo DN800.
- Šachtový poklop: Uzavírá vstupní otvor šachty a zajišťuje bezpečnost provozu. Musí být dostatečně pevný, aby odolal předpokládanému zatížení (např. dopravnímu zatížení v případě umístění v komunikaci) a zároveň umožňoval snadnou manipulaci při otevírání a zavírání. Poklopy se vyrábějí z různých materiálů, jako je litina, ocel, beton nebo kompozitní materiály.
- Těsnění: Mezi jednotlivými konstrukčními prvky šachty se používají speciální těsnící prvky, které zajišťují vodotěsnost spojů a zabraňují průniku podzemní vody do šachty a exfiltraci odpadních vod do okolního prostředí. Kvalitní těsnění je klíčové pro dlouhodobou funkčnost a ochranu životního prostředí.
- Vstupní stupadla nebo žebříky: Umožňují bezpečný a pohodlný sestup a výstup do šachty. Stupadla bývají obvykle ocelová nebo plastová a jsou pevně zabudována do stěn šachtových skruží. U hlubších šachet se často instalují pevné žebříky s bezpečnostními prvky.
- Potrubní přípojky: Slouží k napojení přiváděného a odváděného kanalizačního potrubí na šachtové dno. Musí být vodotěsné a odolné vůči mechanickému namáhání.
Používané materiály:
- Beton: Je jedním z nejčastěji používaných materiálů pro výrobu šachtových skruží, den a přechodových desek. Betonové prvky jsou robustní, odolné vůči chemickým vlivům a mají dlouhou životnost. Pro zvýšení odolnosti se často používají speciální druhy betonu s příměsemi.
- Železobeton: Zvyšuje nosnost a odolnost betonových prvků díky ocelové výztuži. Používá se zejména u šachet, které jsou vystaveny vysokému zatížení.

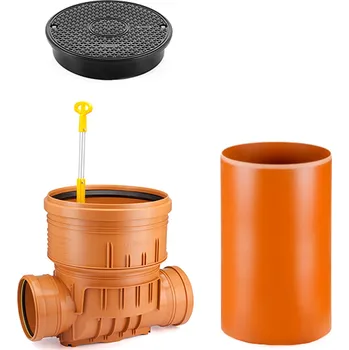

- Plasty (PE, PP, PVC): Moderní alternativou k betonovým šachtám jsou plastové šachty, které se vyznačují nízkou hmotností, snadnou manipulací, vysokou chemickou odolností a vodotěsností. Často se vyrábějí rotačním tvářením nebo vstřikováním. Plastové šachty mohou být modulární, což usnadňuje jejich montáž a přizpůsobení hloubce.
- Sklolaminát (GRP): Další lehký a odolný materiál s vynikajícími chemickými vlastnostmi. Sklolaminátové šachty jsou vhodné pro náročná prostředí a agresivní odpadní vody.
- Litina a ocel: Používají se především pro výrobu šachtových poklopů, stupadel a žebříků. Musí být odolné vůči korozi a mechanickému opotřebení. U poklopů je důležitá i jejich nosnost, která se klasifikuje podle zatížení (např. A15, B125, C250, D400, E600, F900).
- Kompozitní materiály: Stále častěji se pro výrobu poklopů a některých dalších prvků používají kompozitní materiály, které kombinují výhody různých materiálů (např. nízká hmotnost, vysoká pevnost, odolnost vůči korozi).
Výběr vhodného materiálu závisí na mnoha faktorech, včetně geologických podmínek, chemického složení odpadních vod, hloubky uložení, předpokládaného zatížení a ekonomických aspektů.
Výrobní procesy revizních šachet DN1000
Výroba revizních šachet DN1000 zahrnuje různé technologické postupy v závislosti na použitém materiálu. Kvalita výroby má zásadní vliv na trvanlivost, vodotěsnost a celkovou funkčnost šachty.
Výroba betonových a železobetonových šachet:
- Příprava formy: Pro každý typ šachtového dílu (dno, skruž, přechodová deska) se připraví speciální ocelová forma, která definuje vnější a vnitřní rozměry a tvar prvku.
- Armování (u železobetonu): Pokud se jedná o železobetonový prvek, do formy se vloží ocelová výztuž podle projektové dokumentace. Armatura zajišťuje potřebnou pevnost v tahu a ohybu.
- Míchání betonu: Kvalitní betonová směs se připraví z cementu, kameniva, vody a případných přísad, které zlepšují jeho vlastnosti (např. odolnost vůči vodě, mrazuvzdornost, chemickou odolnost).
- Lití betonu do formy: Betonová směs se nalije do připravené formy a zhutní se pomocí vibrátorů, aby se odstranily vzduchové bubliny a zajistilo dokonalé vyplnění formy.
- Zrání betonu: Beton se nechá zrát ve formě po určitou dobu (obvykle několik dní) za optimálních podmínek vlhkosti a teploty, aby dosáhl požadované pevnosti.
- Vyformování: Po dostatečném ztvrdnutí se betonový prvek vyjme z formy.
- Povrchová úprava a kontrola kvality: Hotové prvky se zkontrolují z hlediska rozměrů, tvaru, povrchových vad a pevnosti. V případě potřeby se provede povrchová úprava (např. nátěr ochrannou vrstvou).
Výroba plastových šachet:
- Rotační tváření (PE, PP): Plastový granulát se nasype do duté formy, která se zahřívá a rotuje kolem dvou os. Roztavený plast se rovnoměrně rozprostře po vnitřním povrchu formy a po ochlazení získá požadovaný tvar. Tato metoda je vhodná pro výrobu bezešvých dutých těles, jako jsou šachtové skruže a dna.
- Vstřikování (PP, PVC): Roztavený plast se vstřikuje pod vysokým tlakem do uzavřené formy. Tato metoda se používá pro výrobu složitějších tvarů, jako jsou například kynety nebo některé typy přechodových desek.
- Svařování (PE, PP, PVC): Jednotlivé plastové díly (např. trubky, tvarovky, dna) se mohou spojovat svařováním za tepla, čímž se vytváří vodotěsný spoj.
- Kontrola kvality: Hotové plastové šachty se kontrolují z hlediska rozměrů, těsnosti svarů a mechanické odolnosti.
Výroba sklolaminátových šachet:
- Navíjení vláken: Sklolaminátová vlákna se za pomoci pryskyřice navíjejí na rotující trn (formu) v několika vrstvách a různých směrech, čímž se dosahuje vysoké pevnosti a tuhosti.
- Ruční kladení: U složitějších tvarů se může používat ruční kladení sklolaminátové tkaniny prosycené pryskyřicí do formy.
- Vytvrzení: Po nanesení potřebného množství materiálu se forma s výrobkem nechá vytvrdit.
- Vyformování a povrchová úprava: Hotový výrobek se vyjme z formy a provede se případná povrchová úprava.
- Kontrola kvality: Sklolaminátové šachty se kontrolují z hlediska rozměrů, tloušťky st
