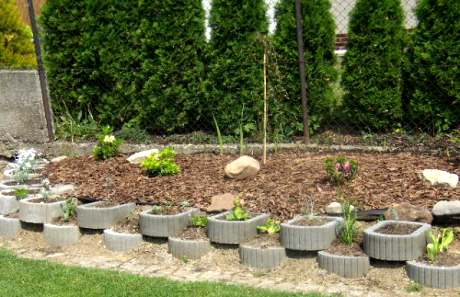

Svahové Opěrné Zdi: Nezbytná Řešení pro Stabilizaci Terénu
Nestabilita svahů představuje významný problém v mnoha oblastech, od stavebnictví a dopravní infrastruktury až po zahradní architekturu a zemědělství. Svahové opěrné zdi jsou klíčovým inženýrským řešením, které efektivně čelí tomuto problému tím, že aktivně brání sesuvům půdy a erozi. Tyto konstrukce, navržené tak, aby odolávaly bočnímu tlaku zeminy, vody a dalších zatížení, jsou nezbytné pro zajištění bezpečnosti a funkčnosti různých projektů a pro ochranu majetku a životního prostředí. V tomto obsáhlém průvodci se podrobně zaměříme na všechny aspekty svahových opěrných zdí, od základních principů jejich fungování a typologie, přes detailní postupy návrhu a konstrukce, až po nezbytnou údržbu a sanaci stávajících konstrukcí.
Pochopení Základních Principů Funkce Svahových Opěrných Zdí
Svahové opěrné zdi primárně fungují na principu odolávání zemnímu tlaku. Zemina, vlivem své vlastní tíže a případného obsahu vody, vyvíjí boční tlak na jakoukoli svislou nebo šikmou konstrukci, která jí brání v přirozeném sklonu. Opěrná zeď musí být navržena a zkonstruována tak, aby tento tlak bezpečně přenesla do základové půdy, a tím zajistila stabilitu svahu nad ní. Velikost a rozložení zemního tlaku závisí na mnoha faktorech, včetně typu zeminy, její vlhkosti, úhlu vnitřního tření, soudržnosti a případného dodatečného zatížení na povrchu svahu (například dopravní zatížení nebo zatížení stavbami). Pochopení těchto základních principů je klíčové pro správný návrh a konstrukci efektivní a bezpečné opěrné zdi.
Zemní Tlak a Jeho Výpočet: Klíčový Faktor Návrhu
Zemní tlak je síla, kterou zemina působí na opěrnou konstrukci. Existují tři základní typy zemního tlaku, které je třeba zohlednit při návrhu opěrných zdí:
Aktivní Zemní Tlak (Pa)
Aktivní zemní tlak vzniká, když se opěrná zeď mírně pootočí nebo posune směrem od zeminy. V tomto případě zemina expanduje a vyvíjí minimální boční tlak. Pro výpočet aktivního zemního tlaku se často používá Rankinova teorie nebo Coulombova teorie, které zohledňují vlastnosti zeminy a sklon svahu.
Pasivní Zemní Tlak (Pp)
Naopak, pasivní zemní tlak vzniká, když se opěrná zeď pohybuje směrem do zeminy a stlačuje ji. Pasivní zemní tlak je obvykle výrazně vyšší než aktivní zemní tlak a hraje důležitou roli při zajištění stability paty opěrné zdi proti posunutí.
Klidový Zemní Tlak (Po)
Klidový zemní tlak existuje v případě, kdy je opěrná zeď pevná a nepohybuje se. Jeho hodnota se nachází mezi aktivním a pasivním zemním tlakem a je důležitá pro návrh konstrukcí, u kterých se nepředpokládá žádný pohyb.
Přesný výpočet zemního tlaku je komplexní proces, který vyžaduje znalost geotechnických vlastností zeminy a aplikaci příslušných teoretických modelů. Při složitějších případech je nezbytné provést geotechnický průzkum a konzultovat s odborníky.
Vliv Podzemní Vody a Odvodnění Opěrných Zdí
Podzemní voda představuje významné riziko pro stabilitu svahových opěrných zdí. Hydrostatický tlak vody působící na zeď může výrazně zvýšit celkový tlak a ohrozit její konstrukci. Kromě toho může voda v zemině snižovat její smykovou pevnost, což zvyšuje riziko sesuvu. Proto je efektivní odvodnění opěrných zdí naprosto klíčové. Mezi běžné metody odvodnění patří instalace drenážních trubek za zdí, štěrkové vrstvy pro rychlý odvod vody a drenážní otvory (tzv. drény) v samotné zdi, které umožňují odtok nahromaděné vody. Správně navržený a provedený drenážní systém je nezbytnou součástí každé kvalitní svahové opěrné zdi.
Typologie Svahových Opěrných Zdí: Široká Škála Řešení
Svahové opěrné zdi se dělí do několika základních typů podle jejich konstrukčního řešení a použitého materiálu. Výběr vhodného typu závisí na mnoha faktorech, včetně výšky svahu, sklonu, geotechnických podmínek, dostupných materiálů, estetických požadavků a samozřejmě rozpočtu.
Gravitační Opěrné Zdi: Využití Vlastní Tíhy pro Stabilitu
Gravitační opěrné zdi jsou masivní konstrukce, které odolávají zemnímu tlaku především svou vlastní tíhou. Obvykle jsou vyrobeny z betonu (prostého nebo železového), kamene (přírodního nebo lomového) nebo gabionů. Jejich průřez je často lichoběžníkový nebo trojúhelníkový, s širší základnou pro zajištění stability proti překlopení a posunutí. Gravitační zdi jsou vhodné pro nižší až středně vysoké svahy a tam, kde je dostatečný prostor pro jejich základnu.
Betonové Gravitační Zdi: Trvanlivost a Možnost Prefabrikace
Betonové gravitační zdi nabízejí vysokou pevnost a trvanlivost. Mohou být monolitické (betonované na místě) nebo prefabrikované z betonových bloků či panelů, což urychluje výstavbu. Design betonových zdí může být přizpůsoben estetickým požadavkům pomocí různých povrchových úprav a textur.
Kamenné Gravitační Zdi: Přírodní Vzhled a Lokální Materiály
Kamenné gravitační zdi se vyznačují přirozeným vzhledem a často se budují z lokálně dostupného kamene, což snižuje náklady na dopravu. Mohou být zděné na maltu nebo skládané nasucho (kyklopské zdivo). Suché kamenné zdi mají navíc dobré drenážní vlastnosti.
Gabionové Zdi: Flexibilita a Propustnost
Gabionové zdi jsou tvořeny drátěnými koši naplněnými kamenivem. Jsou flexibilní, propustné pro vodu (což snižuje hydrostatický tlak) a relativně snadno se instalují. Gabiony jsou vhodné pro různé výšky svahů a nacházejí uplatnění i v protierozní ochraně a úpravách vodních toků.
Konzolové Opěrné Zdi: Efektivní Řešení pro Vyšší Svahy
Konzolové opěrné zdi jsou subtilnější konstrukce, které odolávají zemnímu tlaku díky ohýbání a smyku v jejich jednotlivých částech. Obvykle se skládají z vertikální stěny (dříku), základové desky (paty) a někdy i přední opěrné části (špice) a zadní opěrné žebro (ostruhy). Jsou nejčastěji vyrobeny z železobetonu. Konzolové zdi jsou ekonomicky výhodné pro středně vysoké až vyšší svahy.
Železobetonové Konzolové Zdi s Patkou: Standardní a Efektivní Řešení
Železobetonové konzolové zdi s patkou jsou nejběžnějším typem konzolových zdí. Pata zdi se opírá o zeminu a pomáhá stabilizovat zeď proti překlopení a posunutí. Délka a tvar patky jsou klíčové pro zajištění stability.
Železobetonové Konzolové Zdi se Špicí: Využití Zeminy Před Zdí pro Dodatečnou Stabilitu
Železobetonové konzolové zdi se špicí mají přední část základové desky, která se zapouští pod úroveň terénu. Zemina nad špicí přispívá k dodatečné stabilitě zdi proti překlopení.
Železobetonové Konzolové Zdi s Ostruhou: Zvýšení Odporu Proti Posunutí
Železobetonové konzolové zdi s ostruhou mají svislé nebo šikmé žebro (ostruhu) pod patou, které proniká hlouběji do zeminy. Ostruha zvyšuje pasivní zemní tlak a tím i odolnost zdi proti posunutí.
Pilotové Opěrné Zdi: Řešení pro Měkčí Půdy a Vysoké Zatížení
Pilotové opěrné zdi se skládají z řady svislých pilot (sloupů) zaražených nebo vrtaných do země, které jsou vzájemně propojeny pažícími deskami nebo trámy. Jsou vhodné pro měkčí půdy, kde by jiné typy zdí vyžadovaly rozsáhlé a nákladné zakládání, a pro případy vysokého zatížení.
Pažené Pilotové Stěny: Efektivní Zajištění Výkopů a Svahů
Pažené pilotové stěny se často používají pro dočasné i trvalé zajištění stavebních výkopů a nestabilních svahů. Mezery mezi pilotami jsou vyplněny pažícími deskami (například dřevěnými, ocelovými nebo železobetonovými).
Převrtávané Pilotové Stěny: Vysoká Únosnost a Minimální Vibrace
Převrtávané pilotové stěny se vytvářejí vrtáním otvorů do země a následným betonováním s výztuží. Tato technologie minimalizuje vibrace a hluk a umožňuje dosáhnout vysoké únosnosti i v obtížných geologických podmínkách.
Kotvené Opěrné Zdi: Využití Tahových Prvků pro Zvýšení Stability
Kotvené opěrné zdi jsou obvykle tenké stěny (často železobetonové nebo z stříkaného betonu), které jsou do svahu kotveny pomocí předepjatých nebo nepředepjatých kotev. Kotvy přenášejí tahové síly hluboko do stabilní zeminy nebo skalního podloží, čímž výrazně zvyšují stabilitu zdi a umožňují konstrukci subtilnějších profilů i pro vyšší svahy.
Zemní Kotvy: Efektivní Tahové Prvky pro Stabilizaci
Zemní kotvy se skládají z kotevní hlavy, tahové tyče nebo lan a kotevní patky, která je zacementována v nosné vrstvě zeminy. Po zacementování se kotva předepne, čímž se aktivuje tahová síla, která stabilizuje opěrnou zeď.
Skalní Kotvy: Kotvení ve Skalním Podloží pro Maximální Únosnost
Skalní kotvy se používají pro kotvení konstrukcí ve skalním podloží. Jsou podobné zemním kotvám, ale jsou navrženy tak, aby odolávaly vysokým tahovým silám v pevném skalním materiálu.
Zdi ze Zpevněné Zeminy (Zemní Kotvy a Geomříže): Moderní a Ekonomické Řešení
Zdi ze zpevněné zeminy představují moderní a často ekonomicky výhodnou alternativu k tradičním opěrným zdím. Využívají principu zpevnění zeminy pomocí geosyntetických materiálů, jako jsou geomříže a geotextilie, které zvyšují její smykovou pevnost a umožňují budování strmějších svahů a vertikálních konstrukcí. Často se kombinují s lícními prvky z betonu, kamene nebo vegetace.
Zdi s Geomřížemi: Vytváření Kompozitního Materiálu s Vysokou Pevností
Zdi s geomřížemi se skládají z vrstev zhutněné zeminy proložených geomřížemi, které přebírají tahové síly. Líc zdi může být tvořen panely z betonu, kamene nebo ocelových sítí. Tento typ zdí je flexibilní a odolný vůči zemětřesení.
Zdi s Geotextiliemi: Separace a Zpevnění Jemnozrnných Zemin
Zdi s geotextiliemi využívají geotextilie k separaci různých vrstev zeminy a k zajištění drenáže. Mohou se také používat k lokálnímu zpevnění jemnozrnných zemin.
Detailní Postupy Návrhu Svahových Opěrných Zdí: Krok za Krokem k Bezpečné Konstrukci
Návrh svahové opěrné zdi je komplexní inženýrský proces, který vyžaduje pečlivé zvážení mnoha faktorů. Nesprávný návrh může vést k nestabilitě zdi a ohrožení bezpečnosti. Následující kroky představují obecný postup návrhu:
1. Geotechnický Průzkum a Hodnocení Podloží: Základní Informace pro Bezpečný Návrh
Geotechnický průzkum je prvním a nejdůležitějším krokem v procesu návrhu. Zahrnuje odběr vzorků zeminy z místa stavby a jejich laboratorní testování za účelem zjištění fyzikálně-mechanických vlastností, jako je sypná hmotnost, vlhkost, úhel vnitřního tření, soudržnost a propustnost. Průzkum také zahrnuje zjištění hloubky hladiny podzemní vody a identifikaci případných nepříznivých geologických podmínek (například přítomnost nestabilních vrstev nebo podzemních dutin). Výsledky geotechnického průzkumu jsou klíčové pro stanovení zemního tlaku a pro návrh vhodného základového řešení opěrné zdi.
2. Stanovení Zatížení a Účinků: Zohlednění Všech Působících Sil
Kromě zemního tlaku je třeba při návrhu opěrné zdi zohlednit i další zatížení a jejich účinky. Mezi tato zatížení patří:
