Tenkostěnné Betonové Skruže: Váš Komplexní Průvodce Světem Betonových Konstrukcí

Vítejte v našem obsáhlém průvodci věnovaném tenkostěnným betonovým skružím. Tyto prefabrikované betonové prvky hrají klíčovou roli v mnoha inženýrských a stavebních projektech, ať už se jedná o budování kanalizačních systémů, revizních šachet, vodoměrných komor či jímek. Naším cílem je poskytnout vám nejdetailnější a nejpřesnější informace o tenkostěnných betonových skružích, zahrnující jejich definici, typy, materiálové vlastnosti, výhody a nevýhody, výrobní procesy, normy a certifikace, postupy pro výběr, transport, skladování, montáž a údržbu. Ponořte se s námi do světa betonových konstrukcí a zjistěte, proč jsou tenkostěnné betonové skruže tak nepostradatelné v moderním stavebnictví.

Co Jsou Tenkostěnné Betonové Skruže? Definice a Základní Charakteristika

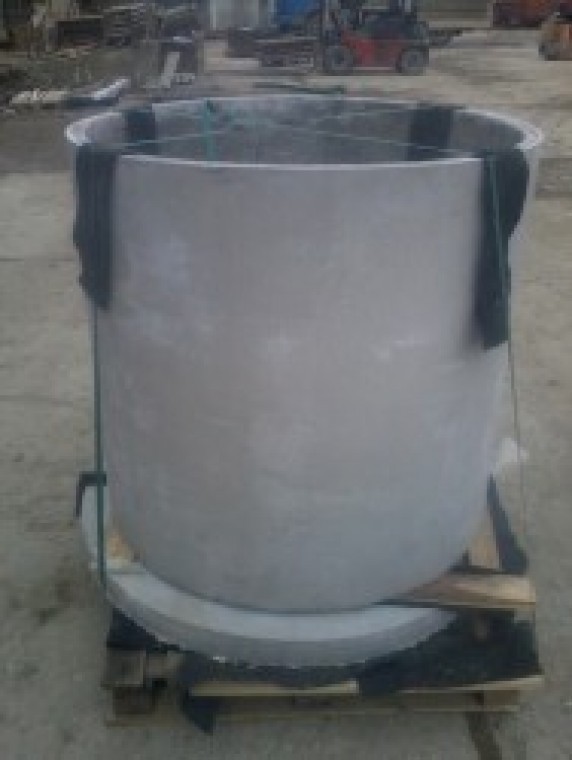

Tenkostěnné betonové skruže jsou kruhové nebo oválné prefabrikované betonové prvky s relativně tenkou stěnou v poměru k jejich průměru či výšce. Vyznačují se svou jednoduchou konstrukcí, rychlou montáží a širokým spektrem využití v podzemních inženýrských sítích a dalších stavebních aplikacích. Jejich hlavní funkcí je vytváření vertikálních nebo horizontálních dutých prostorů, které slouží jako součásti různých systémů, jako jsou kanalizace, vodovody, telekomunikační sítě a další.

Charakteristickým rysem tenkostěnných betonových skruží je optimalizace množství použitého betonu při zachování dostatečné pevnosti a stability konstrukce pro dané zatížení. Tato vlastnost se projevuje v jejich nižší hmotnosti v porovnání s plnostěnnými betonovými prvky stejných rozměrů, což usnadňuje manipulaci a transport. Nicméně, „tenkostěnnost“ neznamená kompromis v kvalitě či trvanlivosti. Moderní výrobní technologie a přísné normy zajišťují, že tenkostěnné betonové skruže splňují vysoké požadavky na mechanickou odolnost, vodotěsnost a odolnost vůči agresivnímu prostředí.

Základní Terminologie Související s Betonový Skružemi

Pro lepší porozumění tématu je důležité se seznámit se základní terminologií spojenou s betonovými skružemi:

  • Světlý průměr: Vnitřní průměr skruže, který určuje průchodnost nebo vnitřní prostor.
  • Tenkostenne Betonove Skruze
  • Vnější průměr: Celkový průměr skruže, zahrnující tloušťku stěny.
  • Výška skruže: Vertikální rozměr skruže.
  • Tloušťka stěny: Rozměr mezi vnitřním a vnějším povrchem skruže. U tenkostěnných skruží je tento rozměr relativně malý.
  • Spoj: Způsob, jakým jsou jednotlivé skruže spojovány (např. pero-drážka, zámkový spoj).
  • Dno skruže: Uzavírací prvek spodní části šachty nebo jímky.
  • Poklop: Uzavírací prvek horní části šachty nebo jímky, umožňující přístup.
  • Vstupní šachta: Horní část revizní šachty s menším průměrem.
  • Konus: Přechodový prvek mezi skruží a vstupní šachtou nebo poklopem.
  • Těsnění: Materiál zajišťující vodotěsnost spojů mezi skružemi.

Typy Tenkostěnných Betonových Skruží a Jejich Specifické Využití

Tenkostěnné betonové skruže se vyrábějí v různých typech a provedeních, které jsou přizpůsobeny specifickým požadavkům různých aplikací. Mezi nejběžnější typy patří:

Kanalizační Skruže

Kanalizační skruže jsou určeny pro budování stokových sítí a kanalizačních šachet. Vyznačují se hladkým vnitřním povrchem, který minimalizuje hydraulické ztráty a usnadňuje průtok odpadních vod. Mohou být vybaveny různými typy spojů, které zajišťují těsnost potrubí a zabraňují infiltraci a exfiltraci. Tenkostěnné kanalizační skruže jsou ekonomickým a efektivním řešením pro budování rozsáhlých kanalizačních systémů v městských i venkovských oblastech.

Specifické Vlastnosti Kanalizačních Skruží:

  • Vysoká odolnost vůči agresivnímu prostředí odpadních vod.
  • Těsné spoje zabraňující průniku vody a exfiltraci odpadních látek.
  • Různé průměry a výšky pro přizpůsobení se potřebám projektu.
  • Možnost integrace vstupních šachet a dalších prvků.

Revizní Skruže

Revizní skruže slouží k vytvoření přístupových bodů do podzemních inženýrských sítí, zejména kanalizace a vodovodů. Umožňují kontrolu, čištění a údržbu těchto sítí. Tenkostěnné revizní skruže jsou obvykle menších průměrů než hlavní kanalizační skruže a často jsou kombinovány s betonovými dny, vstupními šachtami a poklopy. Jejich konstrukce musí zajišťovat stabilitu a bezpečnost pro pracovníky provádějící revize.

Charakteristika Revizních Skruží:

    Tenkostenne Betonove Skruze
  • Menší průměry pro snadný přístup.
  • Možnost osazení stupadly pro bezpečný sestup.
  • Kompatibilita s různými typy poklopů.
  • Dostatečná pevnost pro zatížení povrchem.

Vodoměrné Skruže

Vodoměrné skruže poskytují chráněný prostor pro umístění vodoměrů a souvisejících armatur. Chrání vodoměry před mrazem, mechanickým poškozením a neoprávněnou manipulací. Tenkostěnné vodoměrné skruže jsou obvykle menších rozměrů a mohou být vybaveny dnem a poklopem. Důležitá je jejich vodotěsnost a snadný přístup pro odečet a údržbu vodoměru.

Vlastnosti Vodoměrných Skruží:

  • Kompaktní rozměry.
  • Vodotěsná konstrukce.
  • Ochrana před mrazem a poškozením.
  • Snadný přístup k vodoměru.

Jímkové Skruže

Jímkové skruže se používají pro budování různých typů jímek, například pro akumulaci dešťové vody, septiky nebo technologické jímky. Tenkostěnné jímkové skruže musí splňovat požadavky na vodotěsnost a odolnost vůči chemickým látkám, pokud jsou určeny pro specifické účely. Jejich konstrukce a rozměry se liší v závislosti na požadovaném objemu a účelu jímky.

Specifika Jímkových Skruží:

    Tenkostenne Betonove Skruze
  • Možnost budování jímek různých objemů.
  • Tenkostenne Betonove Skruze
  • Vodotěsnost pro zabránění úniku kapalin.
  • Tenkostenne Betonove Skruze
  • Odolnost vůči agresivním látkám (u specifických aplikací).
  • Možnost osazení přítokových a odtokových potrubí.

Další Typy a Speciální Aplikace Tenkostěnných Betonových Skruží

Kromě výše uvedených základních typů existují i tenkostěnné betonové skruže pro speciální aplikace, jako jsou:

  • Telekomunikační skruže: Pro ochranu a vedení telekomunikačních kabelů.
  • Tenkostenne Betonove Skruze
  • Elektrické skruže: Pro ochranu a vedení elektrických kabelů.
  • Studniční skruže: Pro budování šachet pro studny (i když zde se často používají i silnostěnné varianty).
  • Opěrné skruže: Pro zpevnění svahů a výkopů.

Tyto speciální typy tenkostěnných betonových skruží jsou navrhovány a vyráběny s ohledem na specifické požadavky daného odvětví a mohou se lišit rozměry, tvarem, materiálovým složením i doplňkovými prvky.

Materiály a Výroba Tenkostěnných Betonových Skruží: Důraz na Kvalitu a Trvanlivost

Kvalita tenkostěnných betonových skruží je zásadně ovlivněna použitými materiály a precizností výrobního procesu. Moderní výrobci kladou velký důraz na dodržování přísných norem a používání vysoce kvalitních surovin.

Použité Materiály:

  • Cement: Základní pojivo betonu, obvykle portlandský cement různých tříd pevnosti.
  • Kamenivo: Drcené přírodní nebo umělé kamenivo různých frakcí, které tvoří objemovou složku betonu. Důležitá je jeho čistota a zrnitost.
  • Voda: Kvalitní záměsová voda bez škodlivých příměsí, která reaguje s cementem a zajišťuje hydrataci.
  • Přísady a příměsi: Látky přidávané do betonové směsi pro zlepšení jejích vlastností, jako je zpracovatelnost, pevnost, vodotěsnost, odolnost vůči mrazu a chemickým látkám. Mezi běžné přísady patří plastifikátory, superplastifikátory, urychlovače tuhnutí, zpomalovače tuhnutí, provzdušňovací přísady a další. Příměsi, jako je popílek nebo struska, mohou zlepšit dlouhodobou trvanlivost a snížit obsah cementu.
  • Výztuž: Ocelové pruty nebo sítě, které zvyšují pevnost betonu v tahu a ohybu. U tenkostěnných betonových skruží může být výztuž omezena na minimální konstrukční výztuž nebo může být vynechána u menších, nenáročných aplikací.
  • Těsnící materiály: Pro výrobu těsnění spojů mezi skružemi se používají různé elastomery, jako je pryž (guma), EPDM nebo PVC, které zajišťují vodotěsnost.

Výrobní Proces Tenkostěnných Betonových Skruží:

Výroba tenkostěnných betonových skruží obvykle zahrnuje následující kroky:

  1. Příprava betonové směsi: Přesné dávkování a míchání cementu, kameniva, vody a přísad podle předem stanovené receptury. Kvalita směsi je klíčová pro výsledné vlastnosti betonu.
  2. Umístění výztuže (pokud je požadována): Vložení ocelové výztuže do formy podle projektové dokumentace.
  3. Lití betonu do forem: Betonová směs se nalévá do speciálních ocelových forem, které definují tvar a rozměry skruže. Pro tenkostěnné skruže se používají formy s menší tloušťkou stěn.
  4. Vibrování: Formy s betonem se vibrují, aby se odstranily vzduchové bubliny a zajistilo se dokonalé zhutnění betonu a vyplnění formy.
  5. Zrání betonu: Beton se nechá zrát ve formách po určitou dobu, během které probíhá hydratace cementu a beton získává počáteční pevnost. Podmínky zrání (teplota, vlhkost) jsou pečlivě kontrolovány.
  6. Odformování: Po dosažení dostatečné pevnosti se skruže vyjmou z forem.
  7. Další ošetřování: Skruže se dále ošetřují, obvykle kropením vodou nebo zakrytím fólií, aby se zajistila optimální hydratace a dosažení požadované pevnosti.
  8. Kontrola kvality: Hotové skruže procházejí přísnou kontrolou kvality, která zahrnuje měření rozměrů, vizuální kontrolu povrchu a zkoušky pevnosti betonu.
  9. Označení a skladování: Kvalitní skruže jsou označeny identifikačními údaji a skladovány na připravených plochách.

Moderní výrobní závody často využívají automatizované linky a pokročilé technologie, které
